アンダーフィル装置の紹介
时间:2012年04月17日 14:14:02 | 作者:admin | 分类:アンダーフィル | 浏览:8,681 views
この度、最新鋭のアンダーフィル装置（ノードソアンシムテック X-1020）を導入致しました。
当社が得意とする、基板実装（基板厚0.1mm～0.3mmに0603チップを実装）に更に信頼性を付加する事ができました。量産前の評価検討に関する試作対応も承ります。また、アンダーフィル塗布のみの試作対応もさせても頂きます。

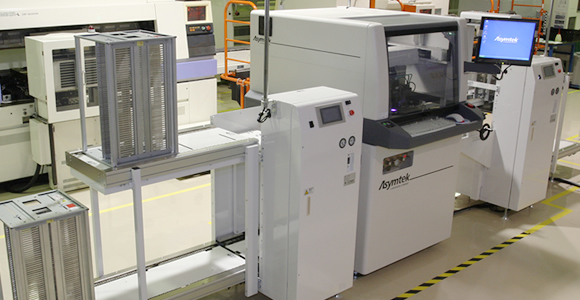

NORDSON Asymtek X-1020
選定理由比較表
| I 社 | M 社 | NORDSON Asymtek | |
|---|---|---|---|
| 吐出量 | ０．０１mg | ０．０１mg | ０．０１mg |
| X-Y速度 | ５００ｍｍ/sec | ５００ｍｍ/sec | １ｍ/sec |
| Z位置精度 | ±０．０３０mm | ±０．０３０mm | ±０．０１２mm（０．０００５ in）.３シグマ |
| 特徴 | 位置精度 | 吐出量安定、位置精度 | 吐出量安定、速度、位置精度 |
上記比較表より、吐出量安定（吐出量自動補正機能）、 Z動作不要の高速度、位置精度が高く微小スペースへの塗布が可能な NORDSON Asymtek製のX-1020を選定致しました。
主な特徴（１） 塗布スペース
主な特徴（２） 塗布量安定

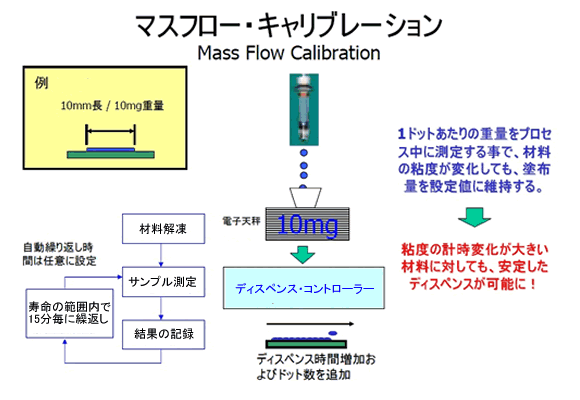

X-1020はマスフロー・キャリブレーション （MFC・吐出量自動補正機能/特許取得）や キャリブレーテッド・プロセスジェッティング （CPJ）など高度なプロセス制御機能を 搭載しています。
これらの機能により吐出重量は自動的に 計測され計測値に応じて重量は 補正されますので吐出精度は絶えず自動的に 最適な値に保たれ、また繰り返し精度を 自動的に管理する事ができます。
また、プリ・ディスペンス・ポストディスペンスの 各ステーションに備えられたヒーターにより、 更に信頼性の高い温度環境設定を 実現しています。
